Дисковый подвесной стеклянный изолятор высокого напряжения постоянного тока

Технические характеристики

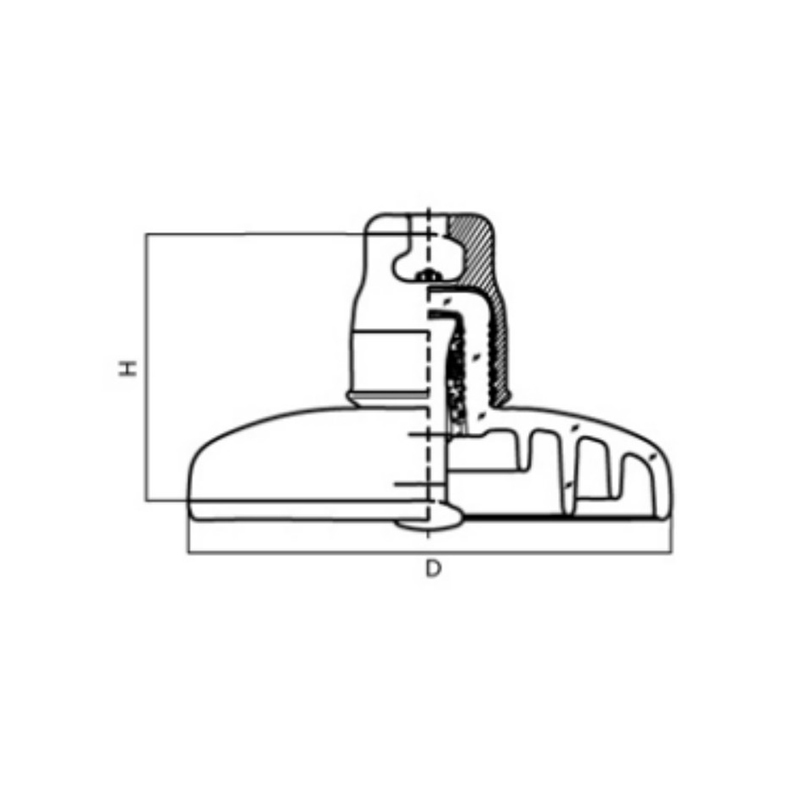

технические характеристики подвесного изолятора из закаленного стекла постоянного тока
Номер модели	Механический Неисправная нагрузка ≥	Номинальный Расстояние Высота	Номинальный Диаметр	Минута Номинальный Ползучесть расстояние	Соединение тип	Индивидуальный растяжимый нагрузочный тест	Молния Импульс Выдерживать Напряжение кВ2	импульс Пунктур e С этим nd напряжение	Сухой со мной d Напряжение (1 минута)	Мокрый выдерживать Напряжение (1 минута) (Постоянный ток)кВ, ≥	Прокол выдерживать напряжение ≥ кВ	10 кВ 1 МГц Радио создавать помехи время напряжение	Корона вымирание n напряжение штифт/колпачок	Кг Сеть 9 э
Номер модели	мм			Минута Номинальный Ползучесть расстояние	Соединение тип	Индивидуальный растяжимый нагрузочный тест	Молния Импульс Выдерживать Напряжение кВ2	импульс Пунктур e С этим nd напряжение	Сухой со мной d Напряжение (1 минута)		Прокол выдерживать напряжение ≥ кВ	10 кВ 1 МГц Радио создавать помехи время напряжение	Корона вымирание n напряжение штифт/колпачок	Кг Сеть 9 э
U160BP/170Ч	160	170	320	550	20	80	140	2.8	150	65	225	≤50	≥50	9.7
U210BP/170Ч	210	170	320	550	20	105	140	2.8	150	65	225	≤50	≥50	10.2
U240BP/170Ч	240	170	320	550	24	120	140	2.8	150	65	225	≤50	≥50	10.5
U300BP/195H-1	300	195	380	635	24	150	150	2.8	170	70	225	≤50	≥50	16
U300BP/195H-2	300	195	390	710	24	150	150	2.8	150	70	225	≤50	≥50	15.4
U420BP/205Ч	420	205	360	550	28	210	140	2.8	150	65	240	≤50	≥50	14.6
U420BP/205H-1	420	205	380	620	28	210	150	2.8	160	70	240	≤50	≥50	18.9
U550BP/240Ч	550	240	380	640	32	275	150	2.8	160	70	240	≤50	≥50	19.1
U550BP/240H-1	550	240	380	710	32	275	150	2.8	160	70	240	≤50	≥50	22

Подвесной стеклянный изолятор постоянного тока дискового типа - это изолирующий элемент дискового типа, специально разработанный для высоковольтных/ сверхвысоковольтных линий электропередачи постоянного тока. Он в основном адаптирован для проектов электропередач постоянного тока напряжением ±500 кВ, ±800 кВ, ±1100 кВ и т.д., направленных на решение технических проблем, связанных с накоплением поверхностного заряда, вызванного высоким уровнем постоянного электрического поля, и высоким риском вспышки загрязнения. Это основной изолирующий компонент для межрегиональных линий электропередачи постоянного тока.

1) Основная структура и конструктивные особенности

Конструкция юбки зонта адаптируемого типа DC представляет собой асимметричную конфигурацию с двумя или тремя зонтиками. Поверхность юбки зонта покрыта полупроводниковой глазурью или обработана градиентным сопротивлением, что позволяет эффективно подавлять накопление поверхностного заряда под действием электрических полей постоянного тока, предотвращать локальное искажение электрического поля, вызванное неравномерным распределением потенциала, и уменьшать потери на коронную разрядку и радиопомехи. Расстояние утечки обычно составляет ≥ 30 мм/кВ, а некоторые модели со сверхвысоким напряжением могут достигать более 40 мм/кВ, что намного превышает значение для изоляторов переменного тока, удовлетворяя требованиям к изоляции в условиях загрязнения постоянным током.
Основная конструкция и оптимизация материалов в основном состоят из компонентов из высокопрочного закаленного стекла, стальных колпачков с горячим цинкованием, ножек из легированной стали и антикоррозийного цементного клея. Он унаследовал преимущества, присущие стеклянным изоляторам, такие как нулевое значение саморазрушения, сопротивление дуге и высокая механическая прочность. Для решения проблемы электролитической коррозии в условиях постоянного тока на стальной колпачок и стальную ножку нанесено двухслойное горячее цинкование + пассивирующая обработка, а в клей добавлены антиэлектролитические добавки для предотвращения электрохимических реакций между металлическими креплениями, стеклянными компонентами и цементным слоем.
Адаптируемая конструкция для выравнивания напряжения может быть оснащена кольцами для выравнивания напряжения, чтобы оптимизировать распределение электрического поля постоянного тока, избежать чрезмерной локальной напряженности поля на краю юбки зонта, вызывающей повреждения от электрической эрозии, и повысить общую стабильность работы гирлянды изоляторов.

2) Основные преимущества

Превосходная защита от пробоя на постоянном токе: Под воздействием электрических полей постоянного тока поверхность изолятора склонна к накоплению зарядов, а скорость срабатывания обычных изоляторов переменного тока в 2-3 раза выше, чем у изоляторов постоянного тока; Стеклянный изолятор дискового типа оптимизирует форму зонта и обработку поверхности, увеличивая скорость рассеивания заряда за счет более чем на 50%, а допустимое напряжение короткого замыкания на 30% выше, чем у переменного тока, что подходит для сценариев передачи постоянного тока с высоким уровнем загрязнения.
Устойчивость к электролитической коррозии и старению: В условиях постоянного тока существует постоянный ток утечки, который может легко вызвать электролитическую коррозию металлических элементов крепления и разрушение слоя цементного клея; Антиэлектролитическая конструкция изолятора этого типа позволяет эффективно замедлить этот процесс, а срок службы составляет более 40 лет в Линии постоянного тока напряжением ±800 кВ.
Высокая эксплуатационная экономичность: Функция саморазрыва с нулевым значением позволяет визуально проверять изношенные изоляторы без необходимости обнаружения подъема на опору; Юбка зонта обладает высокой способностью к самоочищению, а грязь легко удаляется после мытья под дождем, что сокращает частоту ручной чистки на 60% по сравнению с фарфоровыми изоляторами постоянного тока..
Высокая механическая устойчивость: Номинальная механическая разрывная нагрузка составляет от 70 до 550 Кн, подходит для высоковольтных линий постоянного тока большого пролета напряжением ±1100 кВ и обладает способностью противостоять ветровой вибрации и образованию обледенелых мостиков, что соответствует экстремальным условиям эксплуатации.

3) Применимые сценарии

Линии электропередачи постоянного тока сверхвысокого напряжения ±500 кВ, ±800 кВ, ±1100 кВ;
Линии электропередачи постоянного тока для внешних источников электроснабжения (таких как северо-западные ветряные/ солнечные электростанции);
Линии электропередачи постоянного тока в прибрежных районах с высоким содержанием соли и в сильно загрязненных районах на суше;
Натяжные изоляторы для межрегиональных проектов по соединению опор постоянного тока.

4) Ключевые моменты выбора и обслуживания

Выберите модель с номинальной механической разрывной нагрузкой, которая в 2,5-3 раза превышает максимальное рабочее напряжение;
В районах с сильным загрязнением или в прибрежных районах с соляным туманом выбирайте модель с расстоянием утечки ≥ 35 мм/кВ и, при необходимости, дополняйте ее кольцами выравнивания напряжения;
Для линий постоянного тока сверхвысокого напряжения выбирайте изделия, прошедшие сертификацию на старение при постоянном токе.
В районах с сильным загрязнением проводите проверки раз в 3 месяца, а в чистых районах проводите проверки раз в 6-12 месяцев;
Сосредоточьтесь на проверке наличия следов электроэрозии на юбке зонта, ржавчины на стальном колпачке и стальной ножке, а также трещин на клеевом слое и своевременно заменяйте самопроизвольно лопающиеся детали;
Регулярно проверяйте состояние соединения кольца выравнивания напряжения, чтобы избежать искажения электрического поля, вызванного ослаблением;
