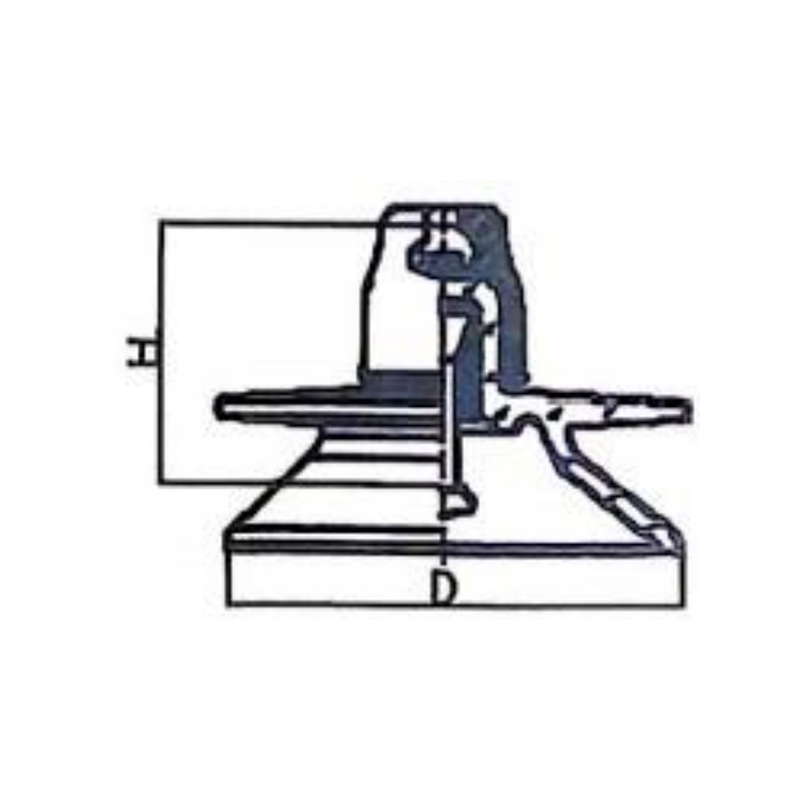

Стеклянные изоляторы типа "Двойной зонт"

Стеклянный изолятор с двойным зонтом - это основная подкатегория стеклянных изоляторов, защищающих от загрязнения окружающей среды. Благодаря своей уникальной конструкции с двойными юбками-зонтиками, он обеспечивает защиту от внезапного загрязнения, способность к самоочищению и механическую устойчивость и подходит для сложных условий транспортировки, таких как среднее и сильное загрязнение, сырость и туман. Он широко используется в зонах промышленного загрязнения и прибрежных зонах с солеными брызгами.

1) Основная структура и конструктивные особенности

• Конфигурация юбки с двойным зонтом представляет собой комбинацию большого и маленького зонта. Верхний большой зонт имеет больший диаметр и больший угол наклона юбки зонта наружу, что позволяет эффективно защищать нижний маленький зонт и уменьшать прилипание пыли, солевого тумана, птичьего помета и т.д.; нижний маленький зонт компактно расположен, что значительно увеличивает расстояние утечки и улучшает изоляционные характеристики. Все края юбок зонта закруглены для обработки углов, что уменьшает потери солнечного излучения и усиливает эффект самоочищения во время дождя.
• Основной состав остается прежним. Основной корпус изготовлен из закаленного стекла, стальных колпачков, оцинкованных горячим способом, стальных ножек и высококачественного цементного клея. Он унаследовал основные преимущества стеклянных изоляторов, такие как нулевое саморазрушение, дуговая стойкость и высокая механическая прочность. Неисправные изоляторы могут автоматически лопнуть и отвалиться без необходимости осмотра при подъеме на опору.

2) Основные преимущества

• Исключительная защита от пробоя при загрязнении окружающей среды. Расстояние утечки может достигать 25-35 мм/кВ, что намного выше, чем у стандартных изоляторов. Он может эффективно блокировать проводящие каналы, образующиеся в результате загрязнения, значительно снижая вероятность срабатывания в условиях повышенной влажности, что подходит для таких областей с высоким уровнем загрязнения, как химическая промышленность, металлургия и прибрежные районы.
• Обеспечивает баланс между самоочищением и экономичностью эксплуатации. Конструкция большого защитного зонта и дугообразный край зонта снижают вероятность скопления грязи, и он может быстро отвалиться после мытья под дождем, что сокращает частоту ручной чистки; функция саморазрыва с нулевым значением дополнительно снижает затраты на проверку и повышает эффективность работы более чем на 50%. по сравнению с традиционными фарфоровыми изоляторами.
• Высокая механическая устойчивость. Симметричная конструкция юбки двойного зонта рассеивает давление ветра и нагрузку от обледенения, а его возможности по защите от вибрации и обледенения превосходят возможности конструкции с одним зонтом и подходят для большепролетных линий электропередач различного уровня напряжения от 110 до 1000 кВ.

3) Применимые сценарии

• Линии электропередачи в зонах среднего и сильного промышленного загрязнения, таких как химические парки, угольные шахты и металлургические заводы;
• Проекты по передаче электроэнергии в прибрежных районах с высоким содержанием соленых брызг и высокой влажностью, включая проекты вблизи моря и на островах;
• Линии электропередачи во влажных и туманных районах с периодическим обледенением, а также в горных и высокогорных районах;
• Районы с комбинированным загрязнением, такие как густонаселенные городские районы и районы, граничащие с городом и сельской местностью.

4) Ключевые моменты выбора и эксплуатации

• В районах с умеренным загрязнением можно выбрать модель с коэффициентом утечки 25-28 мм/кв.м. Для районов с сильным загрязнением/прибрежными солеными брызгами рекомендуются модели с коэффициентом утечки 30 мм/кВ и выше.;
• Для линий с большим пролетом и периодическим обледенением предпочтительны высокопрочные модели с номинальной механической нагрузкой на разрыв ≥160 Кн.
• В районах с умеренным и умеренно загрязненными участками проверки проводятся раз в 6-12 месяцев, а в районах с сильным загрязнением - каждые 3-6 месяцев.;
• Обращайте особое внимание на состояние ржавчины на стальной крышке и стальной ножке, а в прибрежных районах можно нанести антикоррозийное покрытие или выбрать аксессуары из нержавеющей стали.;
• Дополнительная очистка не требуется. Необходимо вовремя заменять только саморазрывающиеся изоляционные элементы.
