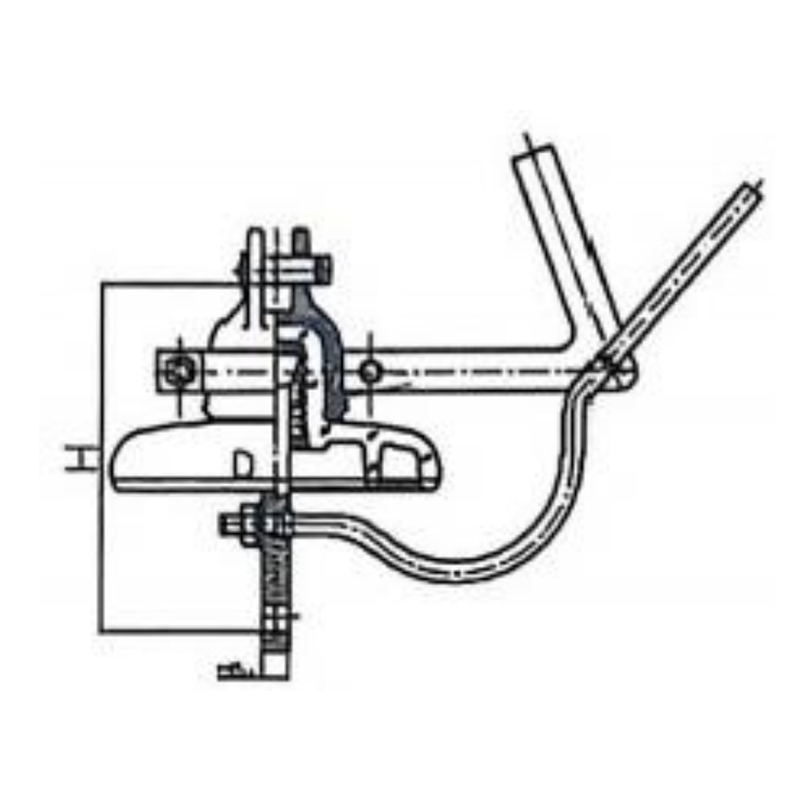

Стеклянный изолятор типа заземляющего провода

Стеклянные изоляторы типа заземляющих проводов - это специализированные изолирующие устройства, предназначенные для воздушных заземляющих проводов (проводов молниезащиты) линий электропередачи. Их основная функция заключается в поддержании и изоляции проводов заземления, предотвращении разряда между проводами заземления и опорами, и они обладают свойствами молниезащиты, защиты от вибрации от ветра и стойкостью к старению. Они подходят для систем заземления линий электропередачи напряжением от 110 до 1000 кВ.

1) Основная структура и конструктивные особенности

• Легкая и компактная конструкция стеклянных изоляторов заземляющего типа имеет меньший диаметр "зонтичной юбки" и меньшую высоту конструкции по сравнению с линейными изоляторами. Общий вес меньше, что соответствует характеристикам заземляющих проводов с низкой механической нагрузкой. В форме зонта чаще всего используются конструкции с одинарным зонтом или неглубокими двойными зонтами, а расстояние утечки должно соответствовать только требованиям к изоляции проводов заземления, без необходимости добиваться высокого коэффициента утечки. Это обеспечивает баланс экономичности и практичности.
• Основной состав и материал, в основном, состоят из компонентов из закаленного стекла, стальных колпачков, оцинкованных горячим способом, стальных ножек и высококачественного цементного клея. Он унаследовал основные преимущества стеклянных изоляторов, такие как нулевое саморазрушение, дуговая стойкость и виброустойчивость. Стальные колпачки и стальные ножки изготовлены методом горячего цинкования с утолщением, что обеспечивает более высокую коррозионную стойкость и позволяет адаптироваться к суровым наружным условиям.
• В качестве метода подключения в основном используются соединения типа шаровых раструбов, которые удобны в монтаже и могут быстро адаптироваться к заземляющему оборудованию. Они также имеют определенные возможности регулировки угла наклона для адаптации к силовой деформации опор.

2) Основные преимущества

• Адаптируйтесь к рабочим характеристикам проводов заземления. Провода заземления не имеют номинального рабочего напряжения и должны выдерживать только грозовое перенапряжение. Таким образом, конфигурация изоляции изоляторов заземляющего типа точно соответствует требованиям, что позволяет избежать чрезмерной конструкции, а стоимость на 30-40% ниже, чем у изоляторов, устойчивых к загрязнению линий электропередач.
• Сильная вибрация от ветра и устойчивость к усталости. Провода заземления всегда находятся в атмосфере с высоким содержанием воздуха и подвержены высокочастотной вибрации из-за силы ветра. Изолятор типа заземляющего провода оптимизирует структуру склеивания, эффективно поглощает энергию вибрации, предотвращает образование трещин в месте соединения стальной ножки со стеклянным элементом и имеет усталостный срок службы более 30 лет.
• Низкие затраты на эксплуатацию и техническое обслуживание. Функция саморазрыва с нулевым значением позволяет визуально проверять изношенные изоляторы, не поднимаясь на опору для их обнаружения. Требуется только регулярный осмотр и замена саморазрывающихся элементов, что значительно снижает нагрузку на эксплуатацию и техническое обслуживание системы заземления.
• Отличные показатели молниеотдачи. Стекло само по себе обладает высокой стойкостью к дуговому разряду и не подвержено необратимому повреждению изоляции после удара молнии, сохраняя механическую прочность и изоляционные характеристики, снижая риск повреждения провода заземления, вызванного ударами молнии.

3) Применимые сценарии

• Воздушные провода заземления / провода молниезащиты линий электропередачи напряжением от 110 кВ до 1000 кВ;
• Системы заземления в суровых условиях, таких как прибрежные районы, большие высоты и зоны промышленного загрязнения;
• Провода заземления большепролетных линий электропередач, которые должны выдерживать экстремальные нагрузки, такие как сильный ветер и обледенение;
• Проекты заземления линий электропередачи, которые должны уменьшить радиопомехи.

4) Выбор ключевых моментов для технического обслуживания и эксплуатации

• Выберите номинальную разрывную нагрузку, исходя из механического натяжения провода заземления. Обычно она в 2,5-3 раза превышает максимальное рабочее натяжение провода заземления;
• В загрязненных районах расстояние утечки должно быть соответствующим образом увеличено, и следует выбирать модели с коэффициентом утечки ≥ 18 мм/кВ;
• Для заземляющих проводов большого пролета приоритет следует отдавать моделям с номинальной механической разрывной нагрузкой ≥ 100 Кн.
• В обычных чистых помещениях проводите проверки каждые 12 месяцев, а в суровых условиях эксплуатации - каждые 6 месяцев;
• Обращайте особое внимание на появление ржавчины на стальном колпачке и стальной ножке, трещины на юбке зонта и самопроизвольные разрывы и своевременно заменяйте изношенные изоляторы;
• В прибрежных зонах с солеными брызгами на стальной колпачок и стальную ножку можно нанести антикоррозийные покрытия для продления срока службы.
