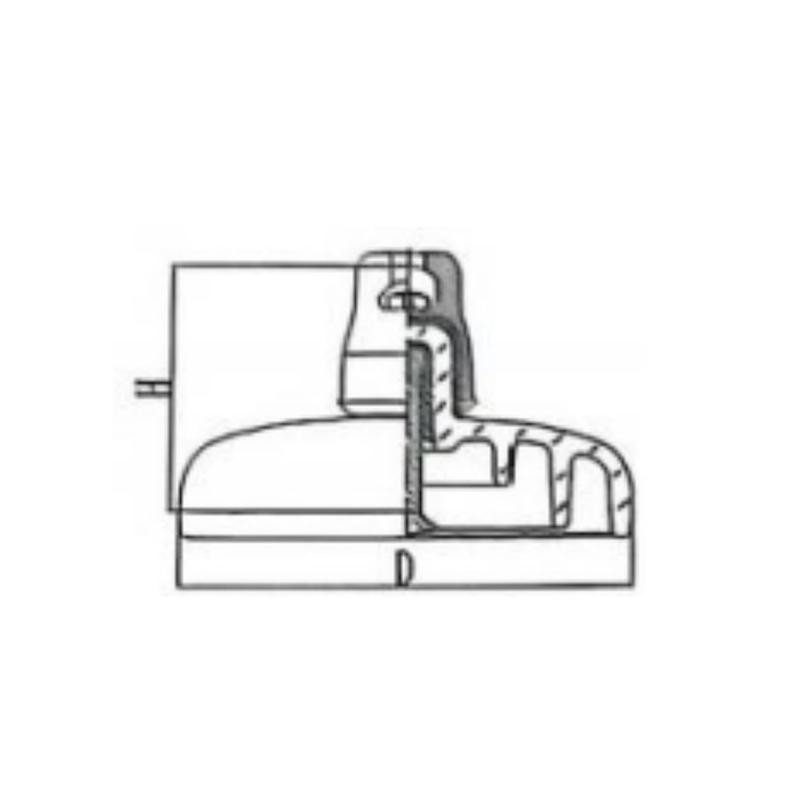

Устойчивый к загрязнению стеклянный дисковый подвесной изолятор

Стеклянные изоляторы, устойчивые к загрязнению, - это специально разработанные изоляционные устройства на основе стандартных стеклянных изоляторов, которые в первую очередь предназначены для использования при передаче электроэнергии в условиях сильного загрязнения, таких как промышленные зоны, прибрежные зоны с солеными брызгами и высокогорные туманные районы. Они решают проблему легкого загрязнения и перегорания стандартных изоляторов.

1) Структура сердечника и основные конструктивные особенности

Ключевое различие между изоляторами, устойчивыми к загрязнению окружающей среды, и стандартными изоляторами заключается в конструкции юбки:

• Увеличенный диаметр юбки и расстояние утечки: По сравнению со стандартными изоляторами, они имеют больший наружный диаметр и большее количество элементов юбки, при этом коэффициент утечки составляет 25 мм/кВ или более, что эффективно увеличивает путь прохождения тока утечки и снижает вероятность пробоя загрязнений.
• Оптимизированный дизайн юбок: они часто имеют форму колокола, двухслойные или трехслойные юбки, в которых верхняя юбка большого размера прикрывает нижнюю юбку, уменьшая загрязнение поверхности; края юбки имеют дугообразную форму, что повышает эффективность самоочищения, а загрязнения легко смываются дождем.
• Базовый состав не изменился: они по-прежнему состоят из стеклянных элементов, стальных колпачков и стальных ножек, скрепленных цементным клеем, что сохраняет присущие стеклянным изоляторам преимущества, такие как нулевое саморазрушение, дуговая стойкость и высокая механическая прочность.

2) Применимые сценарии.

• Линии электропередачи в районах с интенсивным промышленным загрязнением, таких как химическая, металлургическая и угледобывающая промышленность
• Морские проекты по передаче электроэнергии в прибрежных районах с высокой концентрацией соленых брызг и влажностью
• Линии электропередачи напряжением 110-1000 кВ в высокогорных районах с туманами и частыми обледенениями
• Линии электропередач в густонаселенных городах и пригородных зонах с высоким содержанием пыли

3) Основные преимущества

• Превосходная устойчивость к выбросам загрязняющих веществ: Достаточное расстояние для утечки и конструкция защитного кожуха обеспечивают стабильные характеристики изоляции в условиях загрязнения и влажности, значительно снижая частоту отключений линий.
• Низкие затраты на эксплуатацию и техническое обслуживание: Благодаря функции саморазрушения с нулевым значением не требуется проверка подъема на опору; изношенные изоляторы могут быть непосредственно обнаружены и заменены; превосходная эффективность самоочистки сокращает частоту ручной очистки.
• Высокая экологическая адаптируемость: Устойчивы к кислотной и щелочной коррозии и ультрафиолетовому старению, срок их службы в суровых условиях на 5-10 лет больше, чем у стандартных изоляторов при аналогичных условиях эксплуатации.
