Стеклянные изоляторы на сферических дисках

Сферические дисковые подвесные стеклянные изоляторы, также известные как сферические подвесные стеклянные изоляторы, являются ключевыми компонентами линий электропередачи, в основном используемыми для изоляции и крепления проводов и заземлителей воздушных линий электропередачи.

Ниже приводится подробное описание:

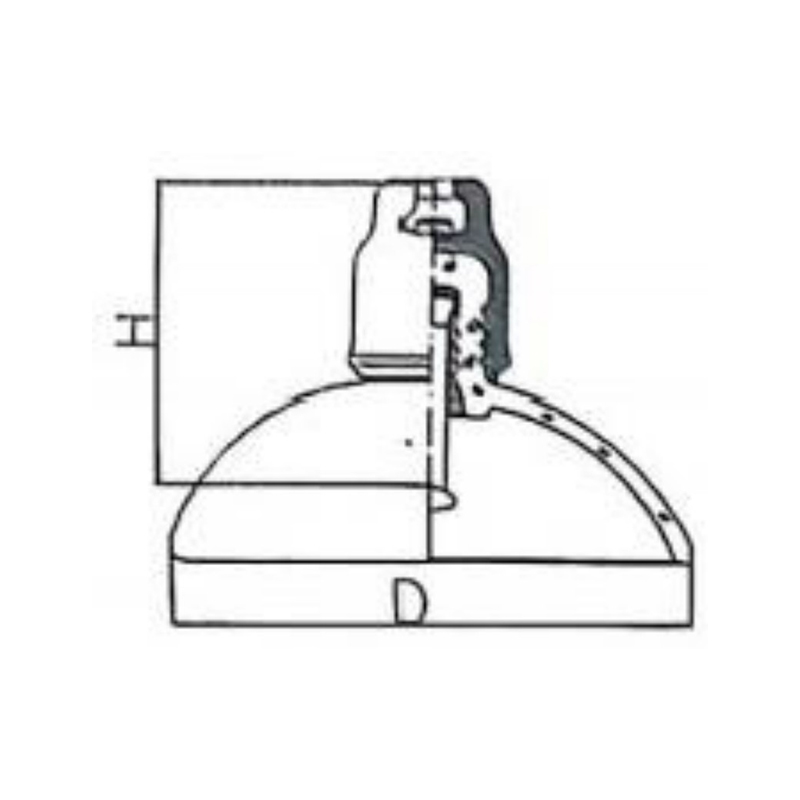

• Конструкция изделия: Оно состоит из стальной крышки, детали из закаленного стекла и стальной ножки, которые скреплены между собой цементным клеем.  Обычно оно имеет цилиндрическую конструкцию головки, которая характеризуется небольшим размером головки, малым весом, высокой прочностью и большим расстоянием утечки.
• Connection Method: The spherical insulator is connected by a ball - and - socket method, that is, the ball head is connected to the ball socket in the steel cap. To prevent the ball head from falling out of the ball socket, a "Вт" or "R" - shaped spring pin is added to the bottom of the ball head in the ball socket.
• Материал: Он изготовлен из закаленного стекла, которое обладает высокой прочностью и хорошей электроизоляцией.
• Эксплуатационные характеристики
• Саморазрушение при нулевой стоимости: Изоляторы из закаленного стекла обладают свойством саморазрушения при нулевой стоимости.  Инспекторы могут наблюдать с земли или с вертолета, не взбираясь на столб, чтобы обнаружить каждую деталь, что снижает трудоемкость работы работников.
• Хорошая дуговая и виброустойчивость: Новая поверхность стеклянного изолятора, обожженного молнией, по-прежнему представляет собой гладкий стеклянный корпус с закаленным внутренним слоем защиты от напряжений, поэтому он может сохранять достаточную изоляцию и механическую прочность.
• Хорошая способность к самоочищению и устойчивость к старению: Стеклянные изоляторы не подвержены накоплению грязи и легко моются.  После многих лет эксплуатации их механические и электрические свойства в основном остаются такими же, как и при выпуске с завода, без явного явления старения.
• Основные технические параметры: Различные модели сферических дисковых подвесных стеклянных изоляторов имеют разные технические параметры.  Например, модель ANSI 52 - 11 имеет расстояние утечки 280 мм, расстояние между блоками 156 мм, комбинированное механическое и электрическое усилие 220 Кн, напряжение короткого замыкания сухой частоты 85 кВ и напряжение короткого замыкания влажной частоты 95 кВ.
•  Область применения: В основном используется на высоковольтных линиях электропередачи, распределительных устройствах, электростанциях и подстанциях переменного тока напряжением более 1000 В и частотой до 100 Гц при температуре окружающей среды от -60°C до +50°C.
