Стеклянный изолятор типа "тройной зонт"

Стеклянный изолятор типа "тройной зонт" - это высококачественная подкатегория стеклянных изоляторов для защиты от загрязнения. Он имеет прогрессивную конструкцию с тремя слоями защитных полок, что обеспечивает чрезвычайно высокий коэффициент утечки и отличную защиту от возгорания. Он специально разработан для чрезвычайно сложных условий эксплуатации, таких как сильное загрязнение окружающей среды, большое количество солевых брызг и частое обледенение. Это основной изолирующий компонент для линий сверхвысокого напряжения 750 кВ и 1000 кВ.

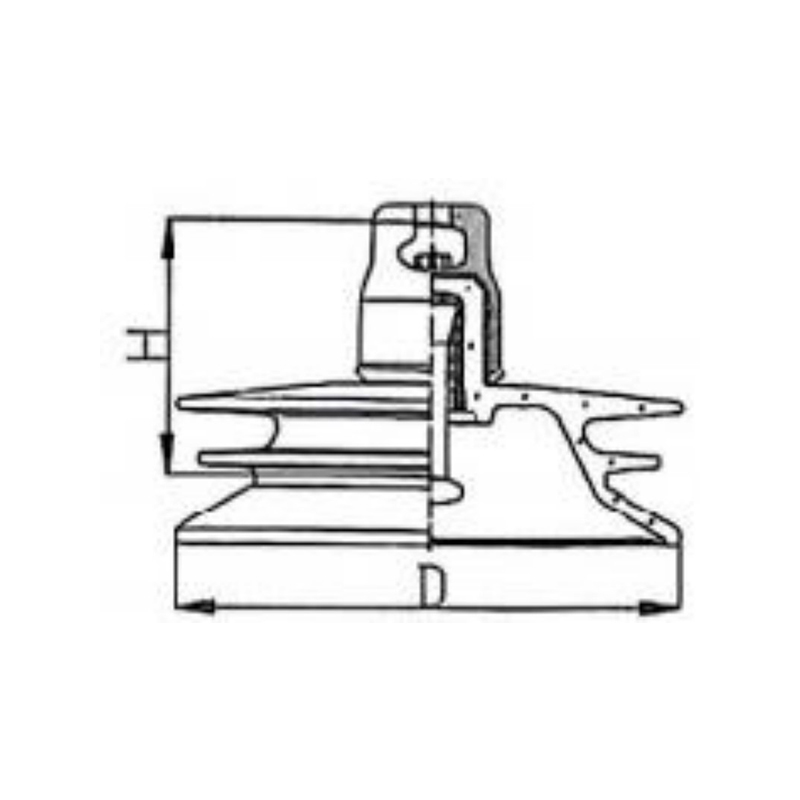

1) Основная структура и конструктивные особенности

• Градиентная конфигурация трехслойной юбки зонта выполнена в виде большого зонта + среднего зонта + маленького зонта с наибольшим диаметром зонта верхнего слоя и самым широким углом наклона наружу, что позволяет эффективно защищать средний и нижний слои юбки зонта, блокируя большую часть пыли, соленых брызг, конденсата, и т.д. от загрязнения; юбка зонта среднего слоя обеспечивает защиту большого зонта, дополнительно рассеивая давление ветра и нагрузку от обледенения; маленький зонт нижнего слоя расположен компактно, что максимально увеличивает путь утечки. Края всех юбок зонта закруглены и обработаны противоэлектродным покрытием, что снижает потери на коронный разряд и радиопомехи, а также повышает эффективность самоочищения при промывке дождевой водой, уменьшая количество остатков загрязнений.
• Основная конструкция и материал корпуса состоят из кусочков закаленного стекла, стальных колпачков с горячим цинкованием, ножек из высокопрочной стали и специального антивозрастного цементного клея. Он унаследовал основные преимущества стеклянных изоляторов, такие как нулевая степень саморазрушения, стойкость к дуговому разряду и высокая механическая прочность. Поврежденные части изолятора автоматически лопаются и отваливаются, что позволяет проводить прямой визуальный осмотр без необходимости обнаружения подъема опоры.

2) Основные преимущества

• Сверхвысокая защита от пробоя при загрязнении окружающей среды: Коэффициент утечки может достигать 30-40 мм/кВ, что намного превышает аналогичный показатель для изоляторов с двойной оболочкой. Он может эффективно блокировать токопроводящие пути загрязнения в условиях сильного промышленного загрязнения и прибрежных водяных брызг с высоким содержанием соли, снижая частоту срабатывания при внезапном загрязнении более чем на 30% по сравнению с типом двойной оболочки, полностью удовлетворяя требованиям к изоляции линий сверхвысокого напряжения.
• Высокая устойчивость к экстремальным условиям работы: Симметричная структура трехслойных юбок зонта значительно повышает устойчивость к ветровым колебаниям и образованию ледяных зарослей. Он выдерживает широкий диапазон температур от -40 ℃ до 70 ℃, что подходит для экстремальных условий, таких как высокогорные районы с сильными ультрафиолетовыми лучами, зоны частого обледенения и прибрежные районы с частыми тайфунами.
• Значительная экономия при эксплуатации: Затеняющая конструкция трехслойных юбок зонта + закругленные края зонта затрудняют прилипание загрязнений, а сами загрязнения легко удаляются после стирки во время дождя. Частота ручной очистки снижена на 50% по сравнению с двухслойными изоляторами; функция саморазрыва с нулевым значением устраняет необходимость в обнаружении отдельных деталей, снижая трудозатраты на эксплуатацию и техническое обслуживание на 60% по сравнению с фарфоровыми изоляторами.

3) Применимые сценарии

• Линии электропередачи сверхвысокого напряжения 750 кВ/1000 кВ в сильно загрязненных/прибрежных районах с солеными брызгами;
• Морские проекты сверхвысокого напряжения в прибрежных районах с высоким содержанием соленых брызг и высокой влажностью;
• Линии сверхвысокого напряжения в высокогорных районах (≥3000 м) и в зонах многократного обледенения (толщина обледенения ≥ 20 мм);
• Сценарии передачи с высоким уровнем загрязнения и механической нагрузкой в городских центрах и крупных портах.

4) Ключевые моменты выбора и эксплуатации

• В сильно загрязненных районах/прибрежных зонах с солеными брызгами отдавайте предпочтение моделям с коэффициентом утечки ≥35 мм/кВ;
• Линии сверхвысокого напряжения должны соответствовать высокопрочным моделям с номинальной механической нагрузкой на разрыв ≥210 Кн;
• В высокогорных районах рекомендуется наносить покрытия, устойчивые к ультрафиолетовому излучению, чтобы продлить срок службы стеклянных деталей;
• В сильно загрязненных районах проводите проверки каждые 2-3 месяца, уделяя особое внимание проверке трещин на юбке зонта и коррозии стальных колпачков и стальных ножек;
• В прибрежных районах отдавайте предпочтение аксессуарам из нержавеющей стали или нанесению антикоррозийных покрытий на стальные колпачки и ножки;
• В местах частого обледенения рекомендуется использовать противообледенительные устройства, чтобы избежать обледенения юбок зонта и возгорания.
